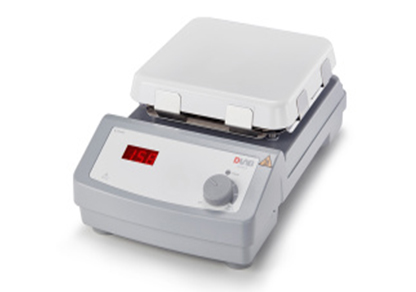

數顯實驗室加熱板故障分析與維修

故障一：打開恒溫加熱臺的加熱開關，鋁制平臺不加熱：
原因：1、發熱管壞的可能性極大，2、加熱開關壞，3、固態繼電器壞，4溫控器壞，

檢測與維修方法：

打開恒溫平臺底蓋：

1、檢測發熱管：先切斷整機電源，用萬用表打到歐姆檔檢測發熱管的電阻，發熱管的線是連接在一起的要把它剪斷每條去檢測，發熱管的電阻一般是幾十歐姆到兩百歐姆左右。如果電阻無窮大或?yàn)閹讱W姆都可視為此發熱管已損壞，進行更換。

2、檢測加熱開關：也要先切斷整機電源，把萬用表打到蜂嗚器檔，把開關打到一字檔，用表筆測量開關的端子是否處于接通狀態，兩路端子都通說明此開關是好的，否則就需更換。

3、檢測固態繼電器：這個要讓恒溫平臺接上電源哦，不過小心觸電啊!然后打開加熱開關，看固態繼電器的指示燈是否亮或閃亮都可視為固態繼電 器輸入端正常，如果不亮用萬用表檢測固態繼電器的3—4端，看是否有12VDC的電壓，如果沒有那就是溫控器損壞。再把萬用表打到750VAC檔位， 用表筆測量固態繼電器的1—2端，如果有220VAC的電壓且不變化，那就可視為此固態繼電器損壞，進行更換。

4、檢測溫控器：恒溫平臺接上電源，打開加熱開關，看溫控器是否是正常顯示，如果是和平時一樣正常顯示，把萬用表打到直流檔20VDC，測量固態繼電器的3—4端看有沒有12VDC的電壓，如果沒有可視為溫控器已損壞，進行更換。

故障二：鋁制平臺溫度一邊高一邊低：
其中一條發熱管已損壞，按照以上發熱管檢測來對發熱管進行測量。

故障三：溫控器數顯亂跳：
1、如果SV窗口的數管碼有“AT”字母在跳，說明操作時誤長按了小數點移位鍵，啟動了溫控器的自整定，要取消請長按小數點移位鍵3秒鐘然后放開，亂跳的“AT”字母就會消失，如果不取消溫控器會在30分鐘內自動取消。

2、如果PV窗口的數碼管顯示1312，SV窗口的數碼管顯示“ORAL”那就表示感溫線開路，進行更換
